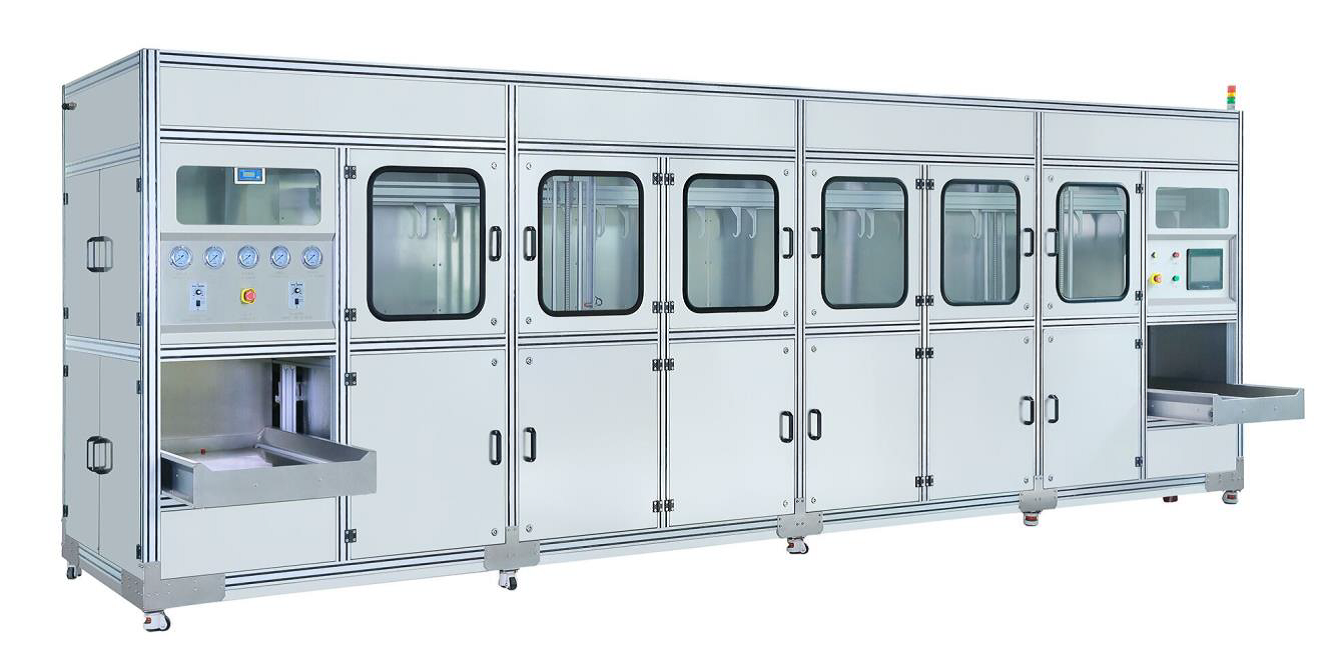

1. 실물외관

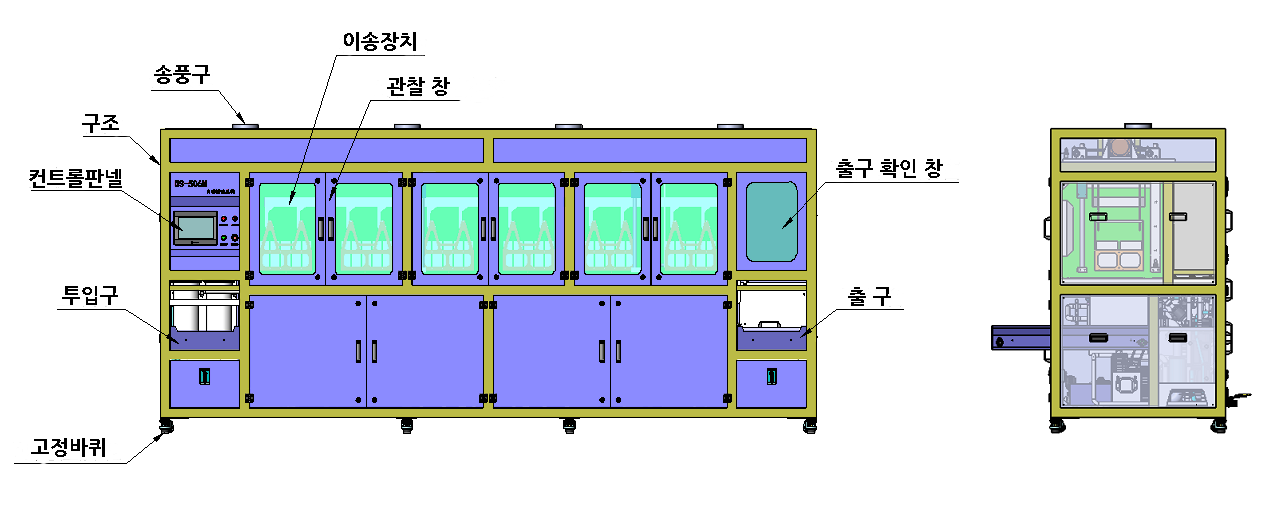

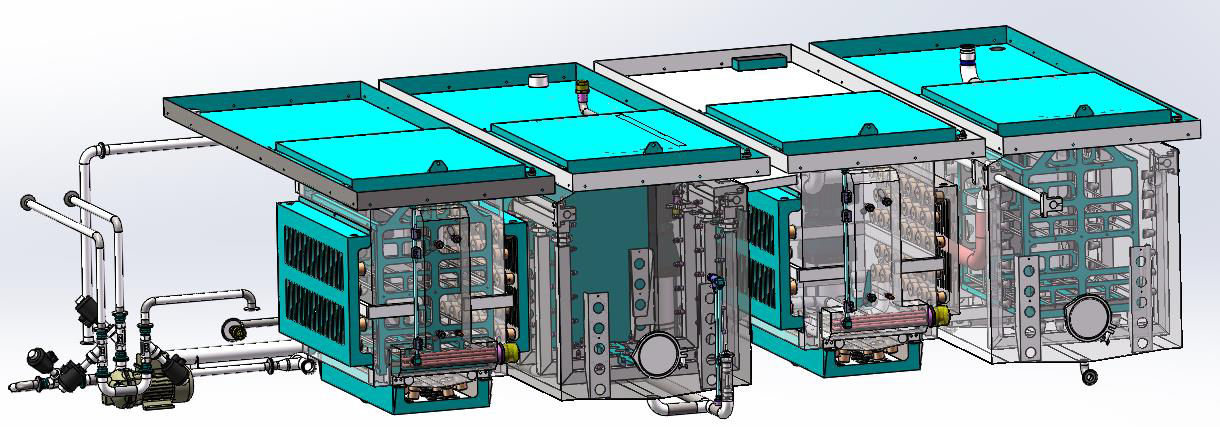

2. 기능설명 및 전개도

본 세척기 설비는 자동공급장치, 스프레이 세척, 스프레이수세, 초음파수세, 열풍건조, 전자동 이송장치, 자동출하장치, 순환필터시스템 및 전기제어시스템, 프레임 및 밀폐된 구조를 포함하고 있습니다. 초음파, 스프레이 및 기타 세척 기술을 주로 사용하고 세척 속도와 효과를 보장하기 위해 다중 작업장의 연속 작업을 통해 세척 속도를 유지하고 있습니다. 주요 스테인리스, 철물등의 기름 얼룩 제거 및 세척을 목표로 합니다.

​

설비특징

- 본 설비는 초음파, 스프레이, 열풍건조등 기능으로 구성되어 있습니다.

- 다양한 세척 기술을 종합적으로 사용하고 공정 조정이 유연하며 고정밀 세척 요구 조건을 충족하고 있습니다.

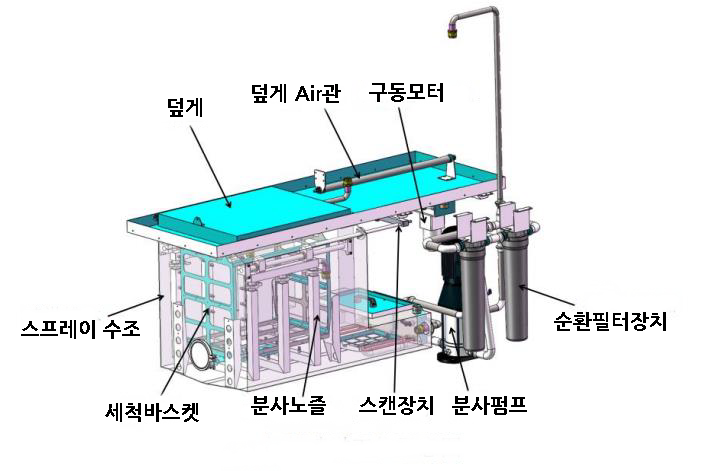

- 세척 및 초기 수세 공정은 고유량 액체 순환 여과 시스템을 설계하여 오염 물질을 항상 여과하고 액체의 청결도를 유지 합니다.

- 각 수세 작업은 뒤쪽에서 앞쪽으로 오버플로 설계(유량 조절 가능)를 채택하여 수세 물의 청결을 항상 유지하고 간헐적인 정지 및 물 교환 문제를 방지합니다.

- 각 작업장은 동시에 작동하고 재료이송 바스켓의 회전 효율이 높습니다.

- 제품의 적재량이 커서 대량의 세척에 적합 합니다.

- 고압 팬의 열풍 건조 모드는 제품 표면의 물방울을 신속하게 제거할 수 있습니다.

- 액체 탱크의 바닥은 비스듬하게 V자형으로 설계되어 배수 및 잔류물 청소가 용이합니다.

- 탈취 집진기, 유수 분리 회수장치(수용성세제 제외 가능)

- 바스켓 후크에 바스켓 센서가 설계되어 바스켓의 비정상적인 탈구를 방지하고 구조가 바스켓에 부딪힐 위험을 방지하고 있습니다.

- PLC+터치스크린 제어방식, 전자동 이송장치, 노동력 감소, 높은 자동화율.

- 고품질 알루미늄 합금 + 스테인리스 구조 , 내산성 및 알칼리성 스테인리스 스틸 씰, 완전히 밀폐된 구조, 대형 관찰창이 있습니다.

Ⅱ. 세척공정

세척물 자동공급 ==> 초음파세척(수용성세정제10%+물) ==> 스프레이 수세(물) ==> 초음파 수세(물) ==> 열풍건조 ==> 자동배출.

​

​

공정 설명

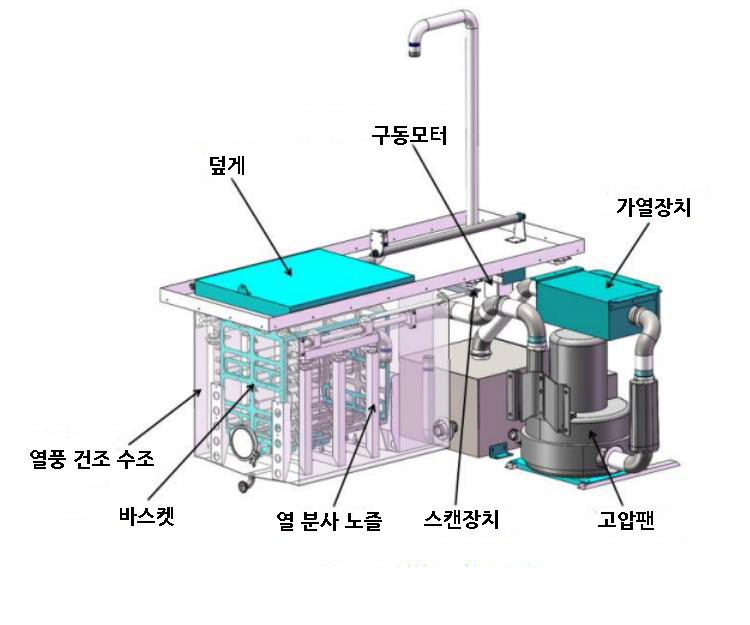

1. 열풍건조 장치는 고압 팬 열풍 건조 모드를 채택합니다. 고압 및 급속 기류는 뜨거운 공기가 제품 표면을 빠르게 통과하도록 하고 수증기를 빠르게 제거하며 공기 차단 및 건조의 이중 기능을 가지고 있습니다.(공기 가열 시스템은 별도로 꺼서 상온 건조 시스템을 실현할 수 있습니다.)

2. 수세 작업은 물 소비량을 절약하면서 수세 수질을 보장하기 위해 물 역 오버플로 기능을 제어할 수 있도록 설계되어 있습니다.

3. 자동 회전 메커니즘은 세척 바스켓이 배출구에서 배출된 후 체인 라인을 통해 자동으로 상부 재료 투입구 근처 지정된 위치로 회전하여 재료를 쉽게 배출 할 수 있도록 합니다.

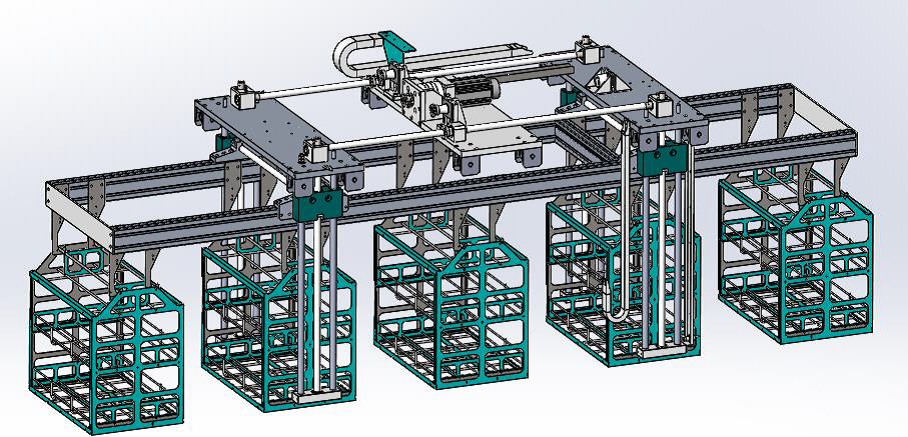

동시 상하 좌우 이송 장치 구조
